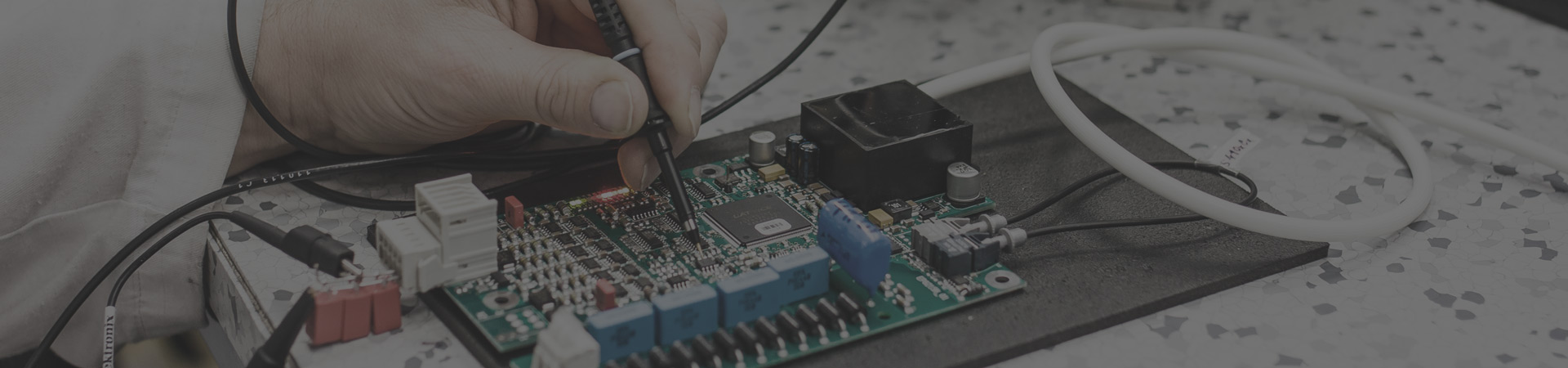

Development

Development

Our development capabilities:

  • HW electronics development
  • SW development at the level of machine codes and higher programming languages
  • Design and production of PCB manufacturing data (Autodesk Fusion 360, Autodesk EAGLE, Cadence OrCAD)
  • Production of printed circuit boards in cooperation
  • Production of functional models and prototypes
  • Performing type tests prior to mass production

We have experience in HW and SW development in the following areas:

  • Information and control systems in urban agglomerations
  • Information and control systems used in public transport
  • Control systems in industrial applications
  • Measurement and control of heating systems
  • Data transmission in GSM network
  • Automotive electronics
  • Automation
  • Military electronics of NATO standard (we are accredited by the Office for Defence Standardization, Cataloguing and State Quality Verification – cataloguing code No. 3692G)

Projects

International project co-funded by the Ministry of Education and Science within the EUREKA programme, EURIPIDES consortium.

Recipient: ELITRONIC, s.r.o.
Guarantor for TUL: Doc. Ing. David Cirkl, Ph.D., fakulta strojní
Co-recipient: Technická univerzita v Liberci
Project partners outside the Czech Republic: Diniz Adient Oto Donahim (Turecko)FLOKSER (Turecko), MAN Türkiye (Turecko)
Provider: MŠMT, EUREKA
Program: Inter Eureka
Registration number: LTE120004
Internal number of TUL: 17922
Subsidies for the Czech side: 9 682 000 CZK
Solution time: 2020-2022

The project aims to develop a smart electronic solution widely applicable in the field of car seats. This technology allows the use of automatic control to achieve pressure changes in the contact zone between the seat cushion and the occupant.

The development and application of this technology in the car seat is based on scientific research collaboration between the project participants. On the Czech side, this involves a university department and a company involved in the development and production of industrial electronics, and on the Turkish side, a car seat manufacturer, a bus manufacturer and a company focused on the development of materials suitable for the production of parts of the pneumatic system and seats (polyurethanes and other polymers).

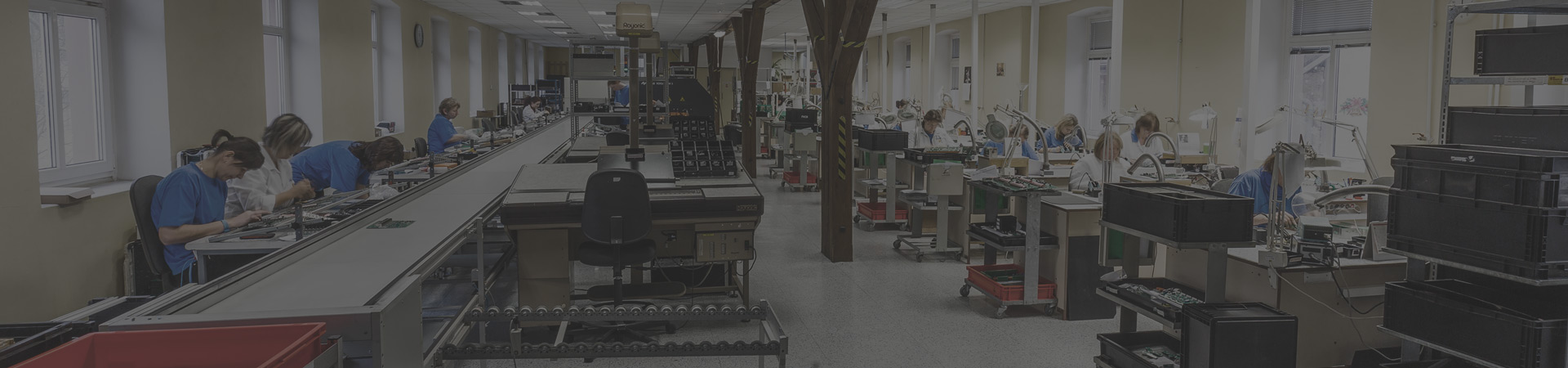

Production

Production

In the field of production we can provide you with the following services:

We have built extensive business relationships with suppliers and manufacturers in the Czech Republic and abroad, so in most cases it is not a problem for us to cover even small batch or piece production.

We prefer the Gerber RS-274X format for the preparation of PCB production. We are also able to work with CAM, Eagle or OrCAD formats.

For the vast majority of applications we use precise (laser made) stencils for automatic screen printing.

In this process, we select manually skilled workers with great care, whose quality is constantly evaluated. The 2 semi-automatic ROYONIC assembly lines with optical alignment of the component to be assembled contribute greatly to minimizing errors.

Our production has 3 fully automatic SMT lines with 7 assembly machines, which makes us one of the most technologically equipped Czech companies operating in this field.

Underfill is a technique used under BGA components to strengthen solder joints and increase the product’s resistance to vibration and thermal shock. This also increases the reliability of the entire product and extends its lifetime.

Soldering is done with lead-free tin (Lead-Free) and on special request also with lead tin.

The automatic optical inspection system AOI (Automatic Optical Inspection) is introduced into the output inspection process. We have three AOI systems.

The professional approach to selective painting is provided by the Asymtek SL-940 and Asymtek C-741. For standard painting, we use a clear acrylic lacquer that meets the vast majority of our customers’ requirements. This varnish is fully RoHS, WEEE and ELV compliant. For increased chemical, mechanical and climatic resistance we offer our customers a UV curable varnish.

Further additional enhancement of the climate resistance of your products is possible with the following technologies:

  • Sealing with 2-component PUR compound.
  • Sealing with Polyamide THERMELT.

In our tool room we offer:

  • metal fabrication services
  • design of jigs for production
  • design of cutting tools
  • construction of moulds for plastics (injection moulding, vacuum moulding)
  • cooperation in precision engineering
  • piece and small batch production
  • turning, milling, drilling, grinding, hardening

We carry out partial recovery of assembled PCBs during production, functional testing after product assembly (random and 100%) to type tests (climatic, HV voltage, electrical strength …). We can also arrange for the production of test fixtures including the necessary software resources.

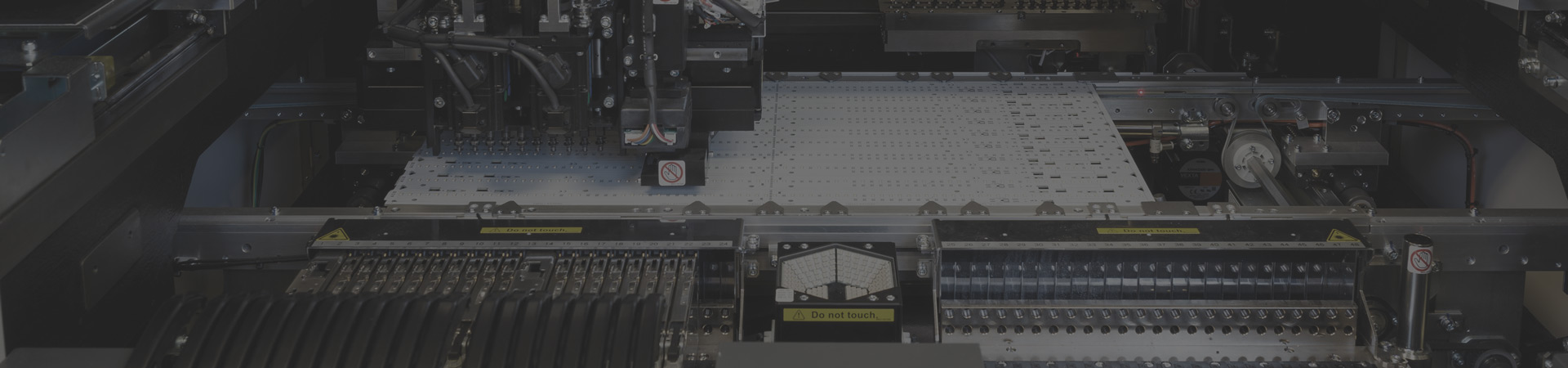

Technology

Technology

SMD assembly – line 1

  • plně automatický sítotisk s 2D kontrolou nanesené pasty
  • velikost rámu s přednapnutou planžetou – 737 x 737 mm
  • možnost upnutí redukčních rámů PBT, DEK a LPKF
  • maximální rozměry DPS (D x Š) 609,6 x 508 mm
  • bočního uchycení desky – možnost tisku až do kraje plošného spoje
  • rychlost tisku 0,635-304,8 mm/s
  • tlak tisku 0~22,7 kg s automatickou kontrolou
  • materiál planžety – nerez

  • kompaktní a flexibilní desetihlavý osazovací automat
  • teoretická osazovací rychlost – 36,000 CPH; 24,000 CPH dle IPC 9850
  • přesnost osazení (μ+3σ) : +/-0.05mm/CHIP (QFP)
  • schopnost osazovat součástky 0402 (Metric base) až 32  x 32 mm x 6 mm
  • rozměry desky (mm) až do L640 x W460
  • možnost osadit až 120ks 8 mm elektronických podavačů
  • typy podavačů – vibrační

  • výkonný dvacetihlavý (2×10) osazovací automat
  • teoretická osazovací rychlost – 56,000 CPH; 30,000 CPH dle IPC 9850
  • přesnost osazení (μ+3σ) : +/-0.05mm/CHIP (QFP)
  • schopnost osazovat součástky 0402 (Metric base) až 45  x 45 mm x 15 mm
  • rozměry desky (mm) až do L700 x W460
  • možnost osadit až 62ks 8 mm elektronických podavačů
  • typy podavačů – vibrační a paletové, automatický výměník na 30 palet

  • 6 topných zón pro horní ohřev
  • 4 topné zóny pro spodní ohřev
  • 1 aktivní chladící zona
  • přetavení probíhá v ochranné atmosféře N2
  • digitální analizátor zbytkového kyslíku Damsenzor 9000
  • maxinální nastavitelná teplota pájení 300°C
  • přesnost regulace 1°C
  • regulace rychlosti konvekce vzduchu

SMD assembly – line 2

  • plně automatický sítotisk s 2D kontrolou nanesené pasty
  • velikost rámu s přednapnutou planžetou – 737 x 737 mm
  • možnost upnutí redukčních rámů PBT, DEK a LPKF
  • maximální rozměry DPS (D x Š) 609,6 x 508 mm
  • bočního uchycení desky – možnost tisku až do kraje plošného spoje
  • rychlost tisku 0,635-304,8 mm/s
  • tlak tisku 0~22,7 kg s automatickou kontrolou
  • materiál planžety – nerez

  • kompaktní a flexibilní desetihlavý osazovací automat
  • teoretická osazovací rychlost – 36,000 CPH; 24,000 CPH dle IPC 9850
  • přesnost osazení (μ+3σ) : +/-0.05mm/CHIP (QFP)
  • schopnost osazovat součástky 0402 (Metric base) až 32  x 32 mm x 6 mm
  • rozměry desky (mm) až do L640 x W460
  • možnost osadit až 120ks 8 mm elektronických podavačů
  • typy podavačů – vibrační

  • výkonný dvacetihlavý (2×10) osazovací automat
  • teoretická osazovací rychlost – 56,000 CPH; 30,000 CPH dle IPC 9850
  • přesnost osazení (μ+3σ) : +/-0.05mm/CHIP (QFP)
  • schopnost osazovat součástky 0402 (Metric base) až 45  x 45 mm x 15 mm
  • rozměry desky (mm) až do L700 x W460
  • možnost osadit až 62ks 8 mm elektronických podavačů
  • typy podavačů – vibrační a paletové, automatický výměník na 30 palet

  • plně v ochranné atmosféře N2
  • 7 preheat + 3 peak topné zóny
  • 1 aktivní chladící zóna
  • 4 chladící aktivní zóny
  • středová podpěra

SMD assembly – line 3

  • plně automatický sítotisk s 2D kontrolou nanesené pasty
  • velikost rámu s přednapnutou planžetou – 737 x 737 mm
  • možnost upnutí redukčních rámů PBT, DEK a LPKF
  • maximální rozměry DPS (D x Š) 609,6 x 508 mm
  • rychlost tisku 0,635-304,8 mm/s
  • tlak tisku 0~22,7 kg s automatickou kontrolou
  • materiál planžety – nerez

  • kompaktní multifunkční pětihlavý osazovací automat
  • teoretická osazovací rychlost – 20,000 CPH; 14,000 CPH dle IPC 9850
  • přesnost osazení (μ+3σ) : +/-0.05mm/CHIP (QFP)
  • schopnost osazovat součástky 0402 (Metric base) až 45  x 100 mm x 15 mm
  • rozměry desky (mm) až do L640 x W460
  • možnost osadit až 108ks 8 mm elektronických podavačů
  • typy podavačů – vibrační a paletové

  • kompaktní multifunkční pětihlavý osazovací automat
  • teoretická osazovací rychlost – 20,000 CPH; 14,000 CPH dle IPC 9850
  • přesnost osazení (μ+3σ) : +/-0.05mm/CHIP (QFP)
  • schopnost osazovat součástky 0402 (Metric base) až 45  x 100 mm x 15 mm
  • rozměry desky (mm) až do L640 x W460
  • možnost osadit až 108ks 8 mm elektronických podavačů
  • typy podavačů – vibrační a paletové, automatický výměník na 15 palet

  • plně v ochranné atmosféře N2
  • středová podpěra

SMD/THT soldering

  • Velká flexibilita díky modulární platformě
  • Nejvyšší kvalita pájených spojů s dokonalou opakovatelností pájecího procesu
  • Přesné nanášení tavidla pomocí technologie Drop-Jet
  • Modulární a efektivní koncept modulů předehřevu DPS
  • Možnost využit dvě různé pájecí slitiny ve stroji (Olovo X bezolovo)
  • Jemné nastavení parametrů pájení a kontrola pájecí vlny
  • Možnost použití různých průměrů smáčivých pájecích trysek

  • velká flexibilita díky modulární platformě
  • nejvyšší kvalita pájených spojů s dokonalou opakovatelností pájecího procesu
  • přesné nanášení tavidla pomocí technologie Drop-Jet
  • modulární a efektivní koncept modulů předehřevu DPS
  • možnost využit dvě různé pájecí slitiny ve stroji
  • dva asynchronně pohybující se pájecí hrnce
  • jemné nastavení parametrů pájení a kontrola pájecí vlny
  • možnost použití různých průměrů smáčivých pájecích trysek

  • rámová pájecí vlna s dusíkovou atmosférou pro pájení
  • automatické ovládání přes PC
  • nastavení pájecího profilu pomocí čárového kódu
  • dvoutryskový postřikový fluxer, softwarově nastavitelný na šířku a délku pájené DPS
  • automatické vracení pájecích rámů na místo osazování

Tuto pájecí vlnu využíváme pro bezolovnaté pájení (Pb-Free).

Tuto pájecí vlnu využíváme pro olovnaté pájení.

Coating

Lakovací systém Select Coat® zajišťuje nejvyšší produktivitu a kvalitu pro automatizovaný proces selektivního lakování.

  • teoretická rychlost lakování 1000 mm/s
  • 2 aplikátory (závojový a jehlový aplikátor pro precizní lakování)
  • kontrola šířky paprsku Fan width control
  • upgradovatelný, modulární design vyhovuje vyvíjejícím se potřebám

Lakovací sytém Century C-741 je určen pro řešení rozmanitých potřeb odvětví nanášení laku.

  • 5-osý aplikátor laku (pohyb trysky v osách x,y,z; rotace trysky; naklápění trysky)
  • maximální rozměry lakované DPS – 400×350 mm

Pro zajištění velmi přesného nanášení laku je tento lakovací stroj je nadstandardně vybaven laserovým systémem měření a řízení šířky nanášeného paprsku laku (Laser Fan Width Control).

Zařízení pro UV vytvrzování laku na DPS.

AOI

Klíčové vlastnosti:

  • in-line AOI
  • skenování celé PCB (460 x 500 mm) v jediném kroku
  • automatické čtení datamatrix čárových kódů na DPS

Technické parametry:

  • rozlišovací schopnost: 18 um
  • tact-time: 21 s  (460×500 mm)
  • doba skenování: 10 s  (460×500 mm)
  • maximální rozměr DPS: 460 x 500 mm
  • tloušťka DPS: 0,6 mm až 3,2mm

Klíčové vlastnosti:

  • in-line 3D AOI
  • maximální velikost DPS: 250×330mm
  • automatické čtení datamatrix čárových kódů na DPS

Jedná se o off-line systém. Jádrem vyhodnocovacího procesu je software Vision 2006, jehož pomocí lze vyhodnocovat:

  • pozici součástky v ose X, Y a rotaci
  • přítomnost/absenci součástky
  • polaritu součástky
  • pájecí spoje a zkraty
  • OCV – vyhodnocení textu na na součástkách

Technické parametry:

  • rozlišení posuvu v osách X, Y: 0,2 µm
  • rychlost posuvu 0,5 m/s
  • maximální velikost DPS: 508×458 mm
  • digitální černobílá kamera 1376×1040 pixelů, velikost pixelu 32 µm
  • typická propustnost 85 000 součástek/hod
  • systém osvětlení: axiální a periferní, barvy zelená, bílá a modrá
  • schopnost rozpoznat součástky od velikosti 0201
  • automatické čtení datamatrix čárových kódů na DPS

Laser marking of PCBs

  • značení DPS CO2 laserem
  • možnost oboustranného značení pomocí interního obraceče
  • možnost značit 1D kódy, 2D kódy, text a grafiku
  • automatická kontrola vypáleného kódu

Climate Chamber

  • teplotní rozsah: -42°C až +190 °C
  • nastavitelným teplotní profil a hodnota vlhkosti

Other equipment

Dávkovací robot Loctite 200 D umožňuje dávkování ve třech osách o rozměrech 200 x 200 x 50 mm. Robot umožňuje v jednom programu zadat až 4000 bodů.

  • schopnost osazovat SMD součástky od 1×1 mm do 40x40mm
  • CCD kamera s vysokým rozlišením a 72x zoomem (18x optický, 4x digitální)
  • pro pájení využívá “DynamicIR Heating Technology”
  • vizualizace technologických dat pomocí SW ERSA IRSoft

  • pro mytí kovových a plastových šablon a vadných tisků od pasty a lepidla
  • kompletní mytí-oplach-sušení v jedné mycí komoře bez zásahu obsluhy
  • Kapacitně pokryje potřeby několika SMD linek
  • Parametry čištění plně definovány programem – vliv obsluhy je eliminován
  • Maximální účinnost čištění a šetrnost procesu vůči jemným strukturám šablon
  • Tlakovzdušný pulzní režim čištění
  • Snadná kontrola průběhu i výsledku procesu – prosvětlovací stěna integrována do stroje
  • Zařízení neprodukuje kontinuální odpadní vody – nečistoty zachycovány na filtrech
  • Velikost čištěného předmětu 760 x 760 x 80 mm
  • Upínací rámy pro šablonové plechy, pro DPS a stěrky tiskových strojů jako příslušenství
  • Sušení horkým vzduchem

  • X/Y/Z posuv – 580 mm / 420 mm / 510 mm
  • otáčky – 8000 rpm
  • kužel vřetena – 7/24 Taper No.40
  • velikost stolu – 650×420 mm
  • maximální zátěž – 300 kg
  • počet nástrojů – 18
  • rychloposuv – 24 / 24 / 24 m/min

Quality

Quality

AQAP 2110 (ČOS 051672)

Since 14.11.2007 we hold a certificate of compliance with the requirements of AQAP 2110 (ČOS 051672) issued by the Office for Defence Standardization, Cataloguing and State Quality Verification.

Certificate in Czech language
Certificate in English

Supplier NATO Code: 3692G.

ISO 9001

We have an ISO 9001 certified quality management system for the development and production of electrical equipment or parts thereof. The established quality system is a guarantee for our customers that the final product meets all required parameters.

Certificate in Czech
Certificate in English

Certificate of Conformity EN 61340-5-1

We place great emphasis on the protection of electronic components against electrostatic discharge, which is why all of our production facilities comply with ČSN EN 61340-5-1 (IEC-61340-5-1).

Certificate of Conformity in Czech language

Quality policy

Our company’s quality policy

Contacts

Contacts

Ing. Kotrč Roman

Managing Director
Sales Director

kotrc@elitronic.cz
+420 777 704 399 / line 23

Ing. Koucký Stanislav

Managing Director
Technical Director

koucky@elitronic.cz
+420 777 704 399 / line 24

Ing. Jandák Jiří

Managing Director
Production Director

jandak@elitronic.cz
+420 777 704 399 / line 22

Ing. Radovan Mikulecký

Head of Development Dept.

mikulecky@elitronic.cz
+420 775 762 201

Marcela Vinklátová

Quality manager

vinklatova@elitronic.cz
+420 774 711 904

Jiří Bílek

Head of Technology Dept.

bilek@elitronic.cz
+420 777 917 329

Jindřich Gubiš

Sales Representative

gubis@elitronic.cz
+420 608 910 339

Bc. Vít Kopecký

Purchasing Specialist

kopecky@elitronic.cz
+420 774 249 323

Jitka Mejstříková

Accountant

mejstrikova@elitronic.cz
+420 774 532 462

Jiří Wagner

Service Technician

wagner@elitronic.cz
+420 777 917 323

Váňa Jarmil

Toolroom

 nastrojarna@elitronic.cz
+420 777 917 328
